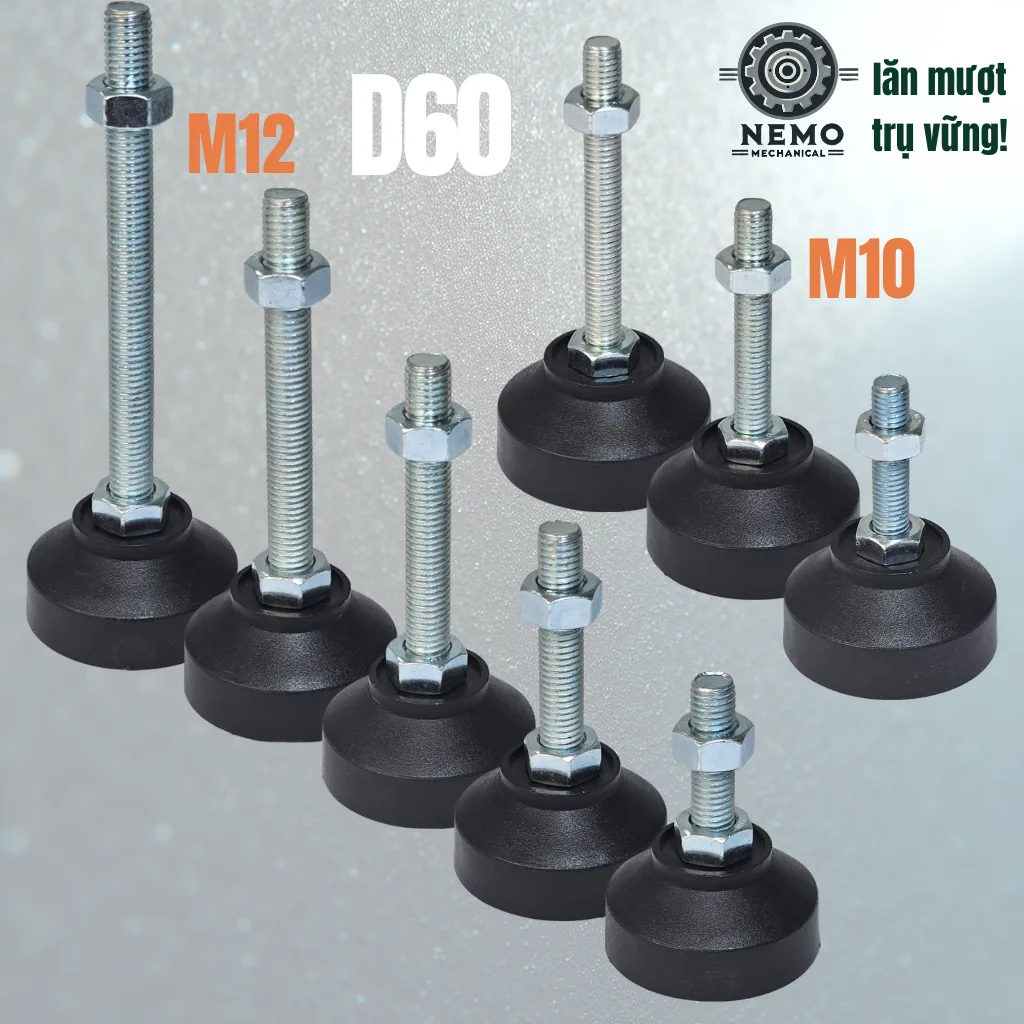

Chân Tăng Chỉnh Đế Nhựa Cứng (M10, M12, M16)

Cách chọn & lắp Chân Tăng Chỉnh Đế Nhựa Cứng (M10, M12, M16) đúng kỹ thuật

Phạm vi dùng: chân tăng chỉnh dành cho thiết bị đặt tĩnh — máy móc, bàn máy, khung kệ, dây chuyền sản xuất. Không dùng cho thiết bị rung mạnh liên tục mà tải nhẹ như máy giặt; nhóm đó cần cục cao su giảm chấn chuyên dụng.

1. Tính tải cho mỗi chân

Tải mỗi chân = (khối lượng khung + hàng) ÷ số chân, nhân hệ số an toàn 1,5. Khung 4 chân đặt trên sàn không phẳng thực tế chỉ tì lên 3 chân, nên phải tính dư. Ví dụ: máy 600 kg đặt trên 4 chân → 600 ÷ 4 × 1,5 = 225 kg mỗi chân. Không lấy tổng tải của 4 chân làm căn cứ chọn một chân. Khung dài trên 1,5 m nên dùng 6 chân để tránh võng ở giữa.

2. Chọn cỡ ren và chiều dài ren

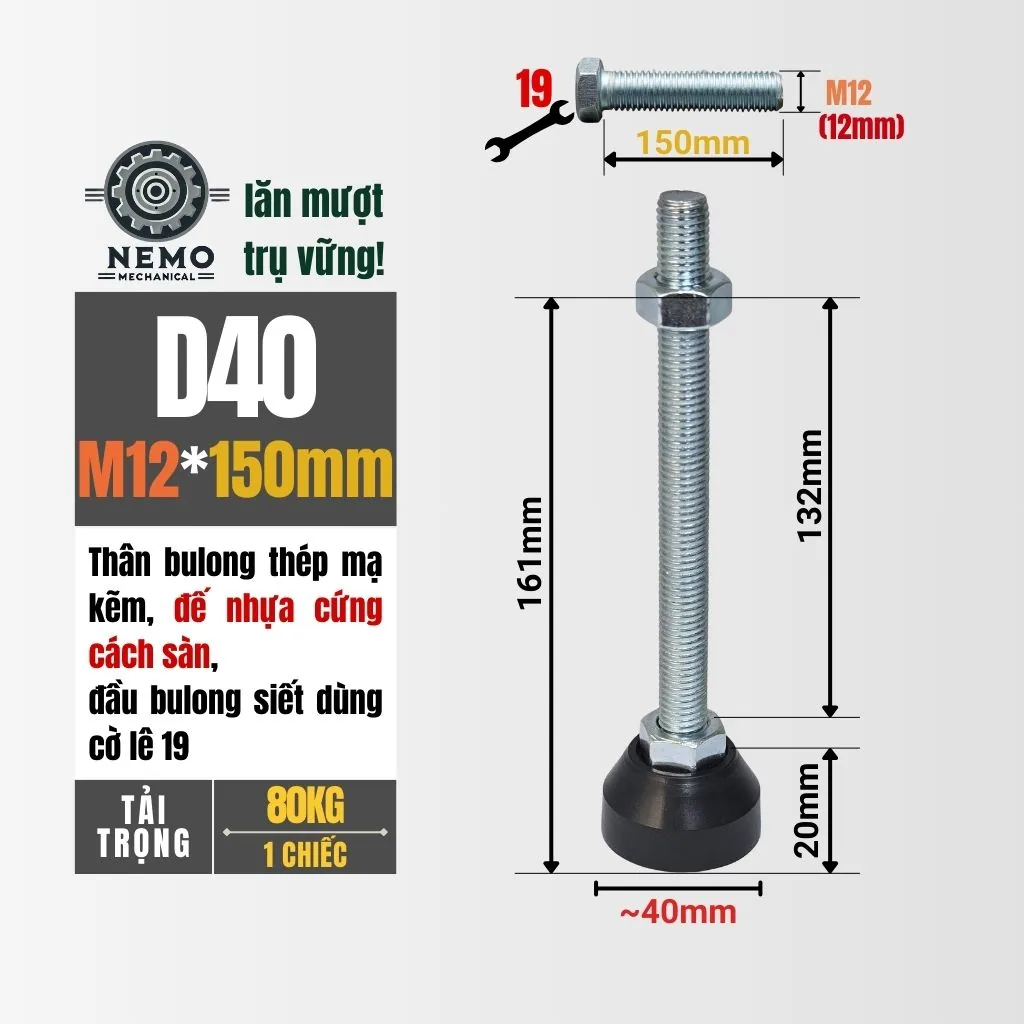

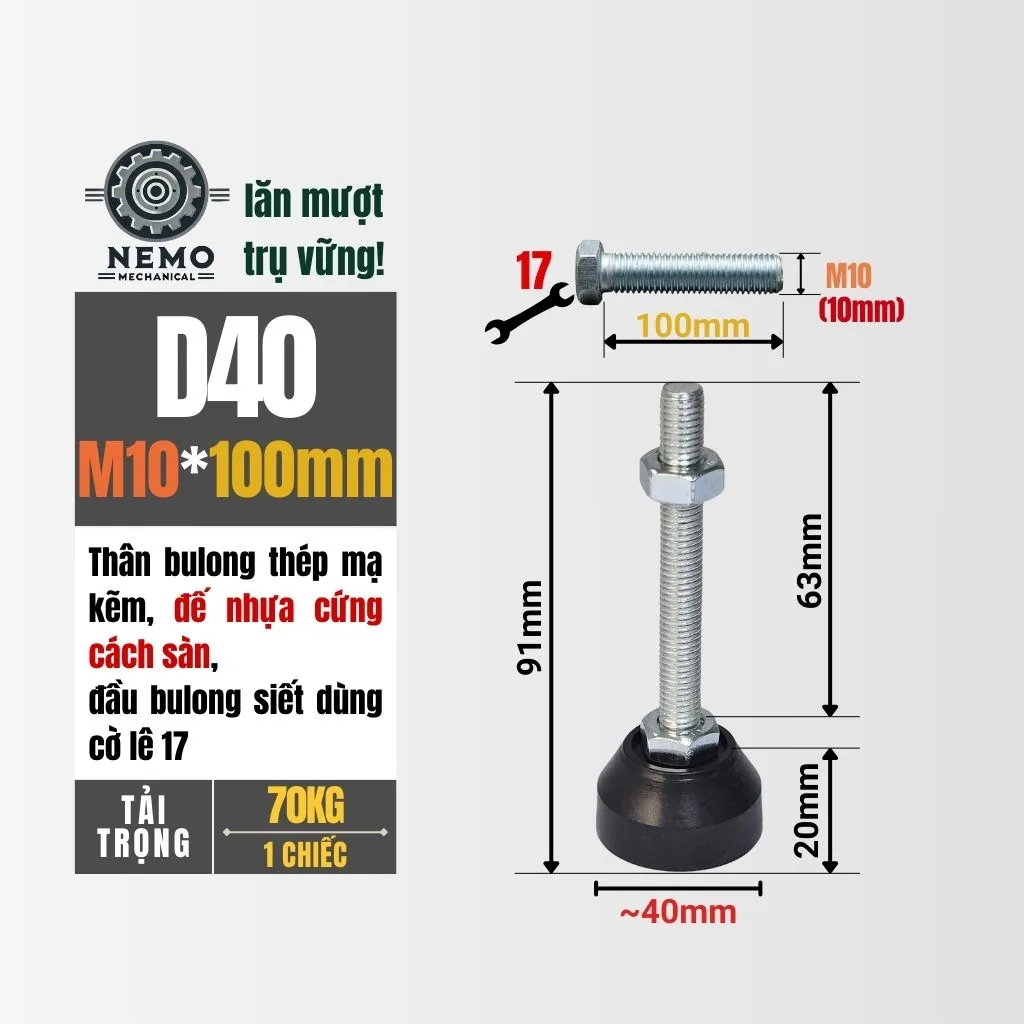

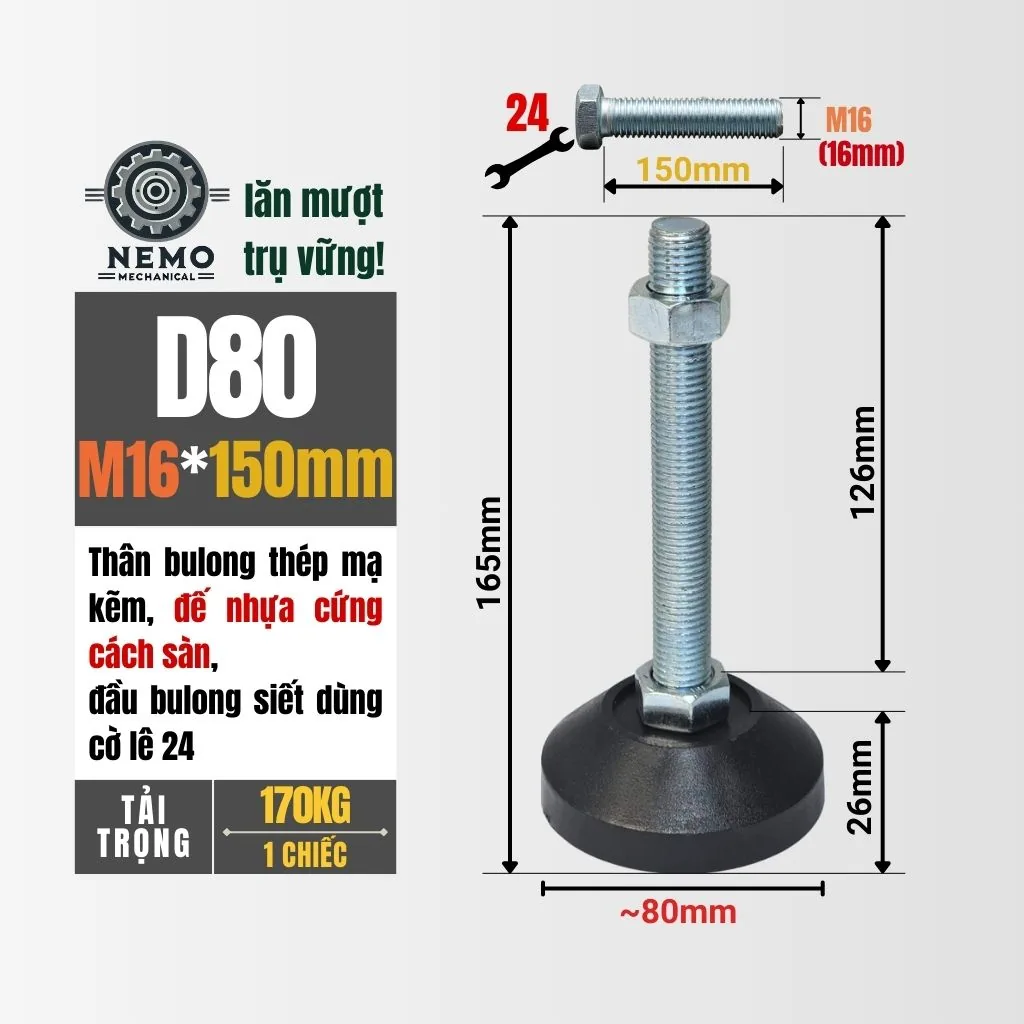

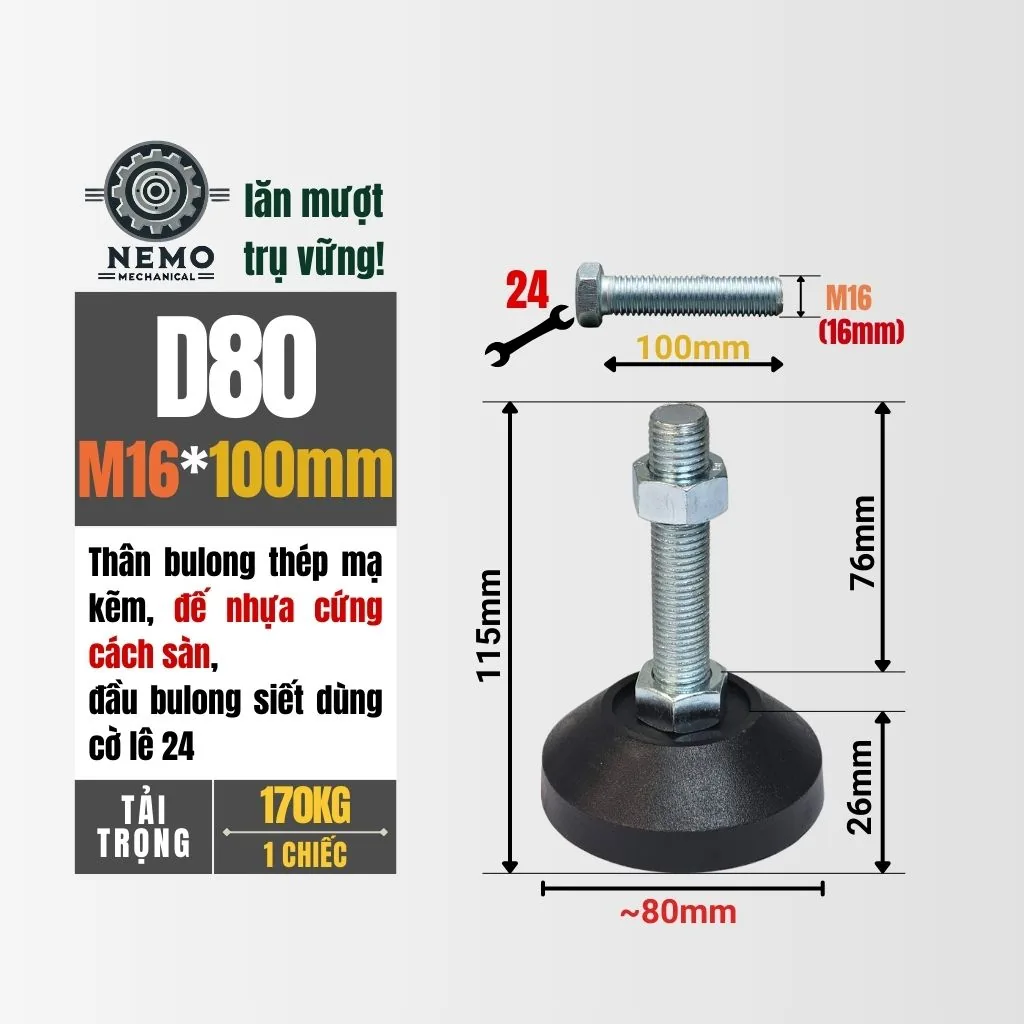

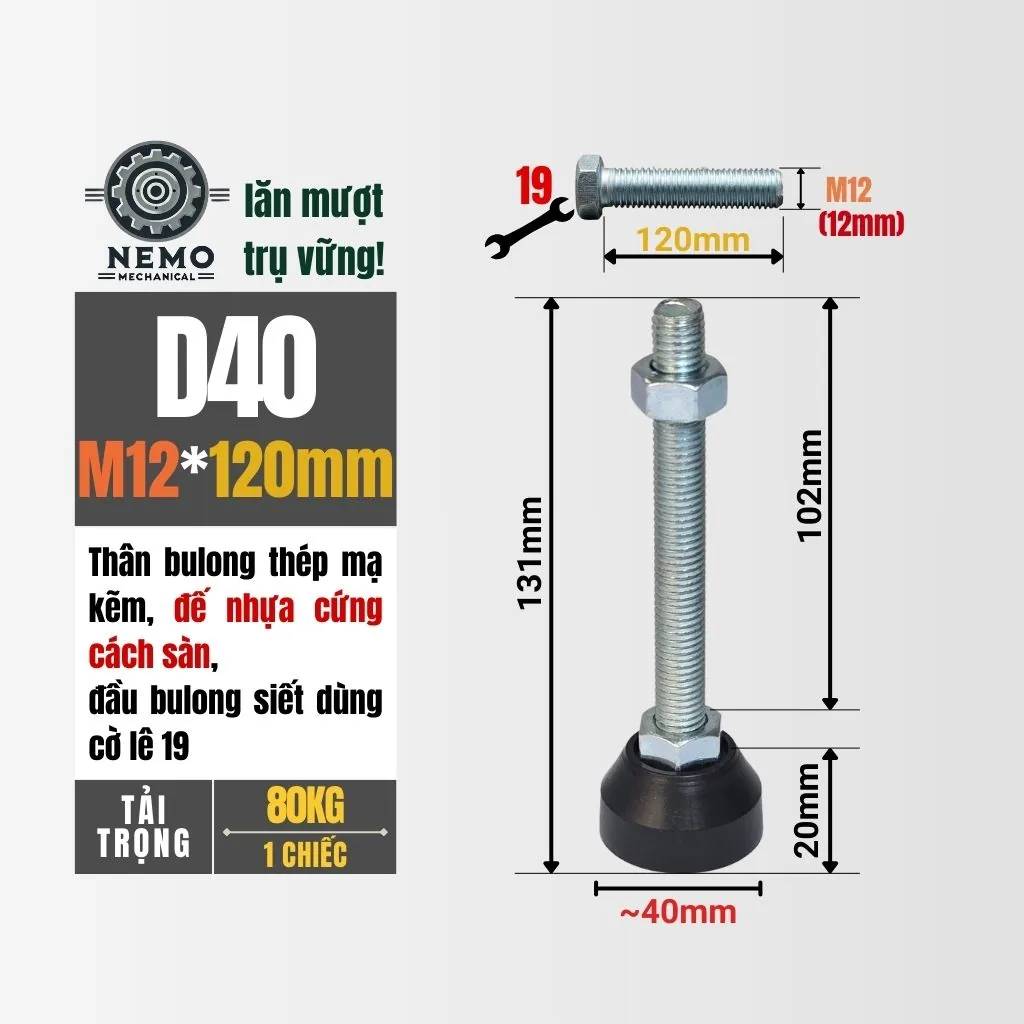

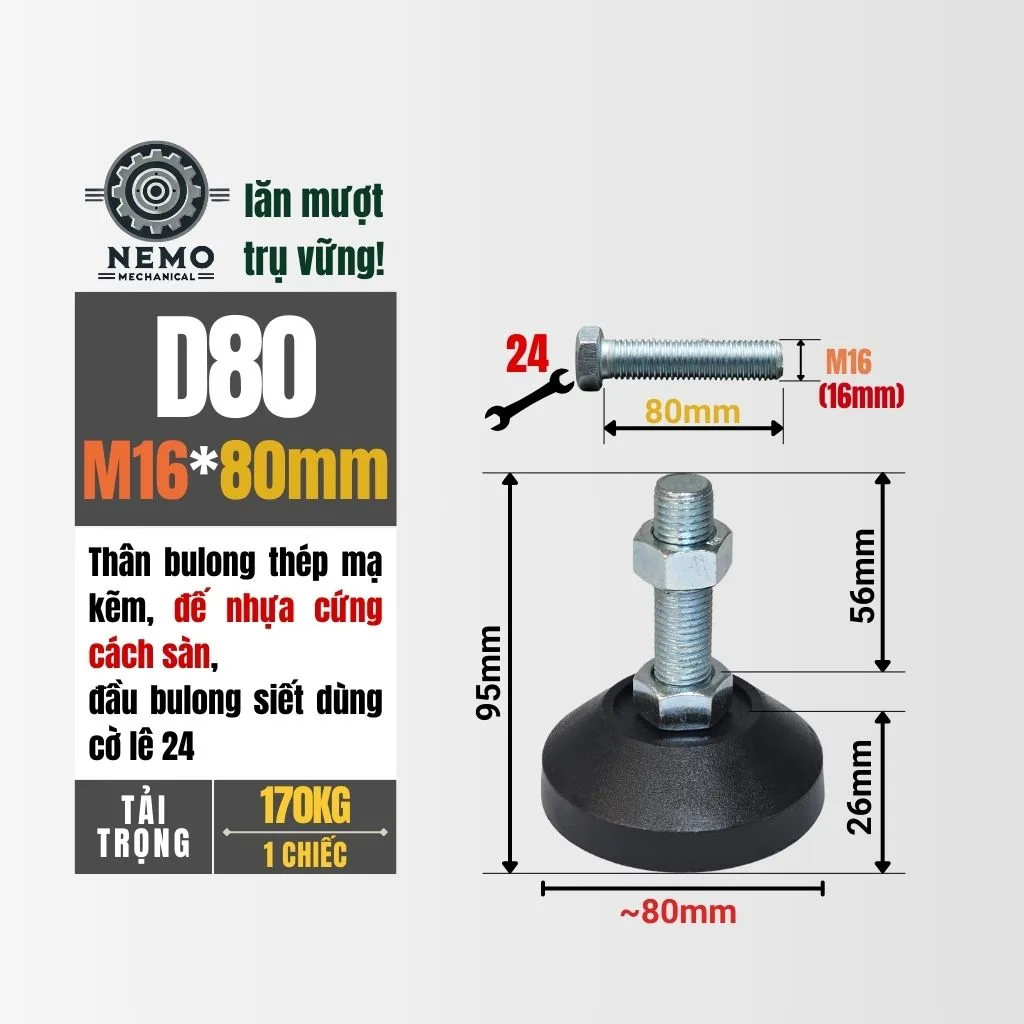

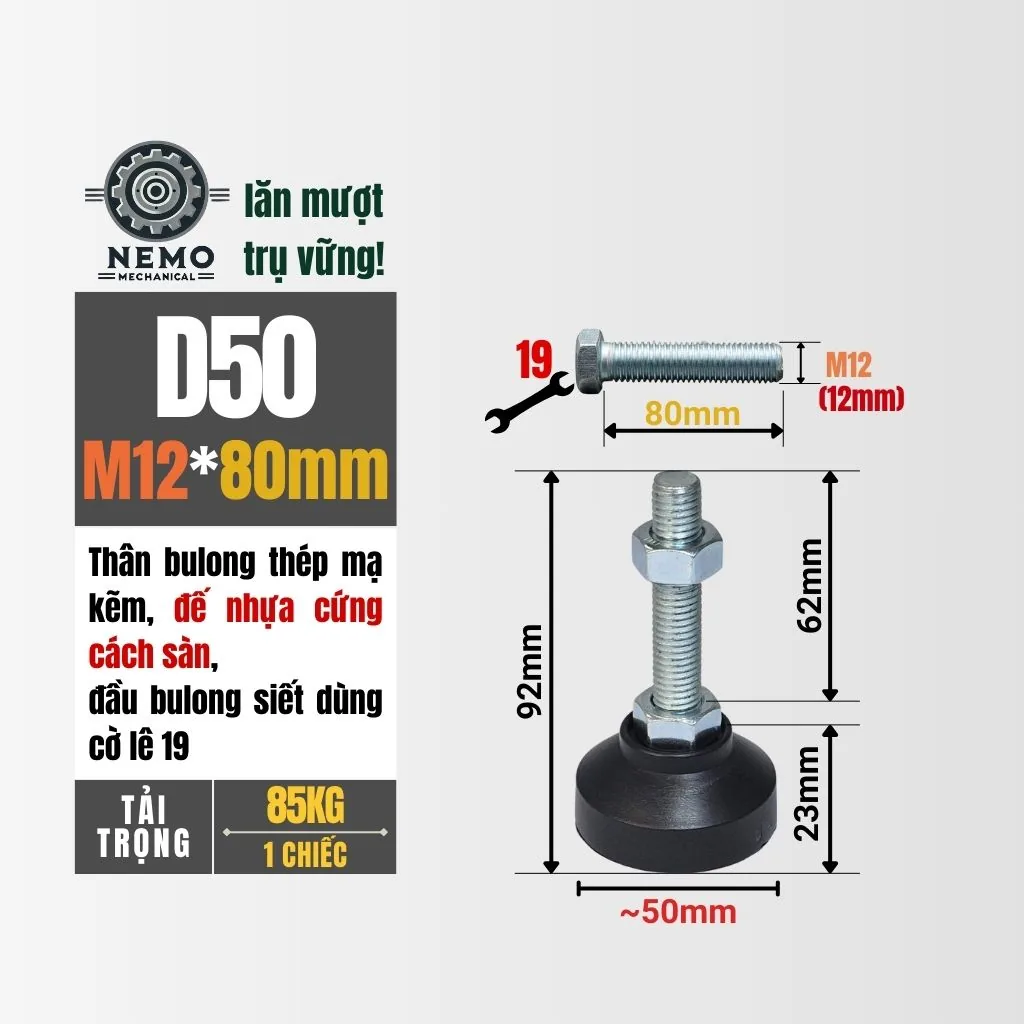

Cỡ ren quyết định khả năng chịu lực: M10 – M12 cho tải nhẹ và trung, M16 – M20 cho máy nặng. Chiều dài ren Z chọn theo khoảng hở cần chỉnh: lấy khoảng hở lớn nhất cộng thêm 25 – 30 mm. Luôn đọc cột ren khả dụng X (phần thực sự bắt được vào khung sau khi trừ ecu), không chỉ đọc cột Z. Ren ăn vào khung tối thiểu 1,5 lần đường kính ren — ren M12 ăn ít nhất 18 mm; ăn nông sẽ tuôn ren khi chịu tải.

3. Chọn vật liệu đế theo sàn

• Sàn gạch, sàn gỗ, sàn nhựa: đế nhựa hoặc đệm cao su để không xước, không hằn vết.
• Sàn bê tông, sàn epoxy nhà xưởng: đế thép hoặc bát chịu tải.
• Khu vực rửa nước, hơi hóa chất: bắt buộc Inox 304 — đế mạ kẽm sẽ gỉ chân đế.

4. Kiểu bắt chân tăng vào khung

• Chân sắt hộp dày từ 3 mm: khoan, ta-rô ren trực tiếp, vặn chân tăng vào và khóa bằng ecu — chắc chắn nhất.
• Khung ống mỏng dưới 3 mm: cấy tán rút M8 / M10 / M12 vào lỗ khoan sẵn rồi vặn chân tăng vào.
• Chân gỗ, ván công nghiệp: bắt pas đồng xu bằng vít, hoặc vặn ốc cấy gỗ có vành vào lỗ khoan mồi.
• Thép hộp vuông / chữ nhật: dùng nắp chụp bịt đầu thép hộp có ren sẵn — vừa che đầu ống vừa làm điểm bắt chân tăng.

5. Căn cân bằng 4 chân

Bước 1: vặn cả 4 chân về vị trí thấp nhất, đặt khung vào đúng chỗ. Bước 2: đặt nivô theo cạnh dài, nâng cặp chân thấp hơn tới khi cân. Bước 3: xoay nivô 90°, chỉnh nốt cặp chân còn lại — không chỉnh lại cặp đã cân. Bước 4: siết ecu khóa sát mặt khung. Luôn cân bằng theo nivô, không kê giấy hay kê gỗ, và kiểm tra cả 4 chân đều tì xuống sàn, không chân nào bị hẫng.

6. Bảo trì định kỳ

Mỗi 3 – 6 tháng kiểm tra lại độ siết ecu khóa và độ cân bằng của khung. Vệ sinh bụi, dầu mỡ bám ở chân ren — bụi kẹt ren làm chân chỉnh bị kẹt cứng. Thay đệm nhựa hoặc đế cao su khi thấy mòn lệch, nứt hoặc bè ra ngoài vành; đệm và đế được bán rời. Dung sai kích thước lắp đặt ±1 mm tùy lô sản xuất.
