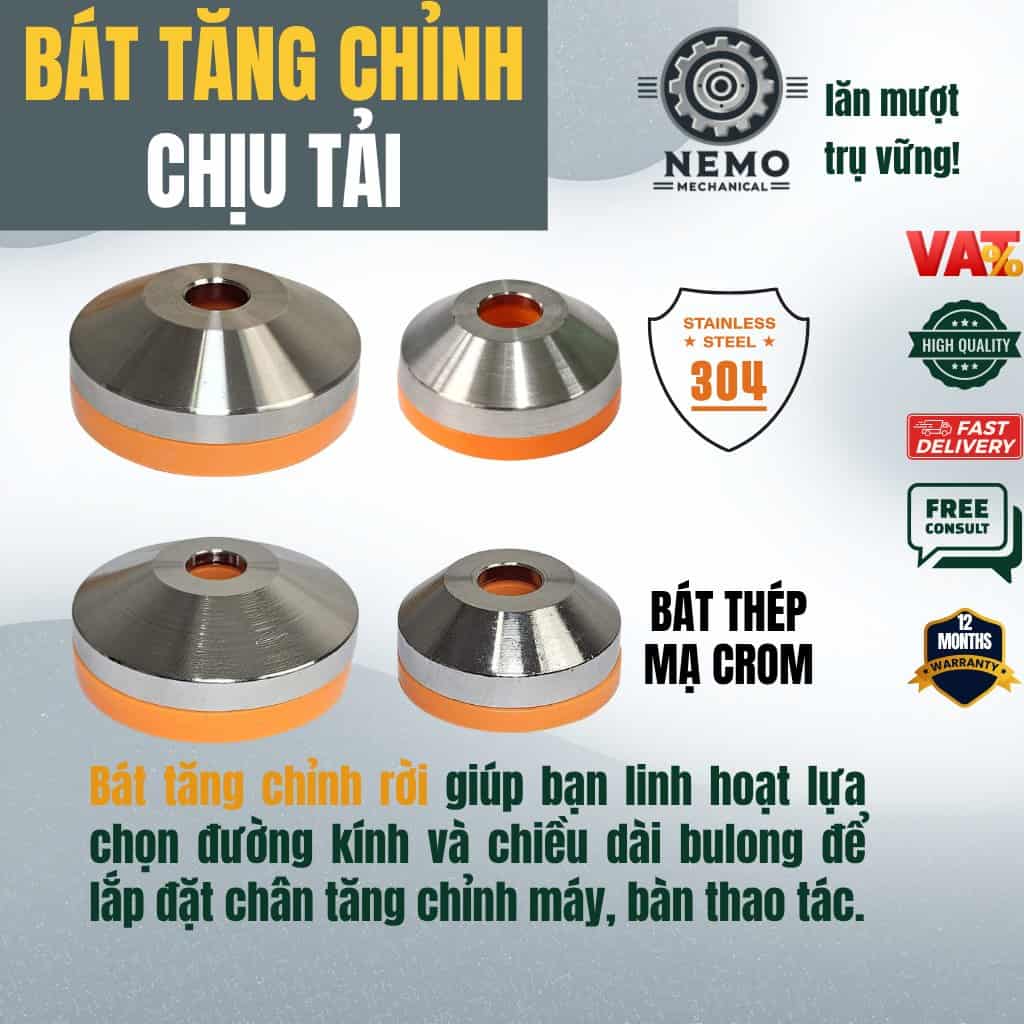

Bát Tăng Chỉnh Chịu Tải Rời (Inox 304, Mạ Crom)

Cách chọn & lắp Bát Tăng Chỉnh Chịu Tải Rời (Inox 304, Mạ Crom) đúng kỹ thuật

Phạm vi dùng: chân tăng chỉnh dành cho thiết bị đặt tĩnh — máy móc, bàn máy, khung kệ, dây chuyền sản xuất. Không dùng cho thiết bị rung mạnh liên tục mà tải nhẹ như máy giặt; nhóm đó cần cục cao su giảm chấn chuyên dụng.

1. Tính tải cho mỗi chân

Tải mỗi chân = (khối lượng khung + hàng) ÷ số chân, nhân hệ số an toàn 1,5. Khung 4 chân đặt trên sàn không phẳng thực tế chỉ tì lên 3 chân, nên phải tính dư. Ví dụ: máy 600 kg đặt trên 4 chân → 600 ÷ 4 × 1,5 = 225 kg mỗi chân. Không lấy tổng tải của 4 chân làm căn cứ chọn một chân. Khung dài trên 1,5 m nên dùng 6 chân để tránh võng ở giữa.

2. Chọn cỡ ren và chiều dài ren

Cỡ ren quyết định khả năng chịu lực: M10 – M12 cho tải nhẹ và trung, M16 – M20 cho máy nặng. Chiều dài ren Z chọn theo khoảng hở cần chỉnh: lấy khoảng hở lớn nhất cộng thêm 25 – 30 mm. Luôn đọc cột ren khả dụng X (phần thực sự bắt được vào khung sau khi trừ ecu), không chỉ đọc cột Z. Ren ăn vào khung tối thiểu 1,5 lần đường kính ren — ren M12 ăn ít nhất 18 mm; ăn nông sẽ tuôn ren khi chịu tải.

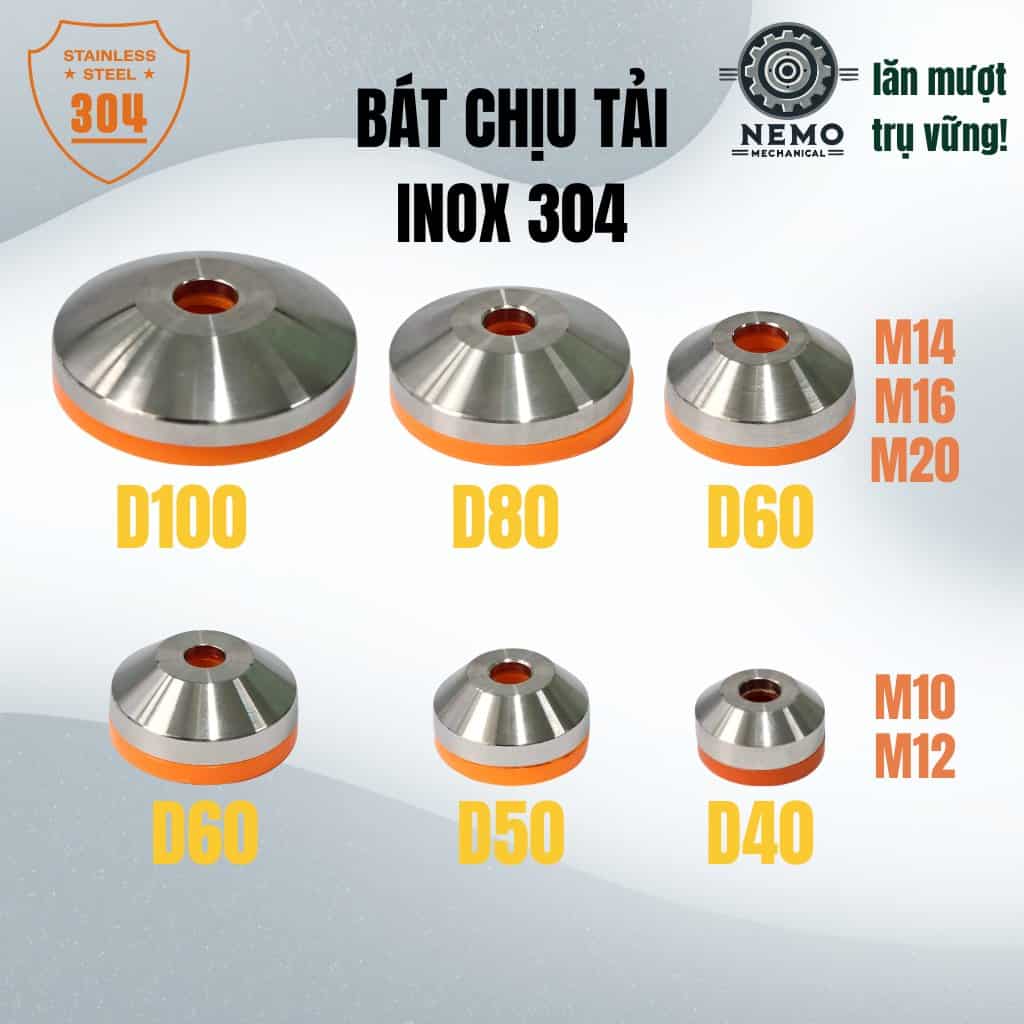

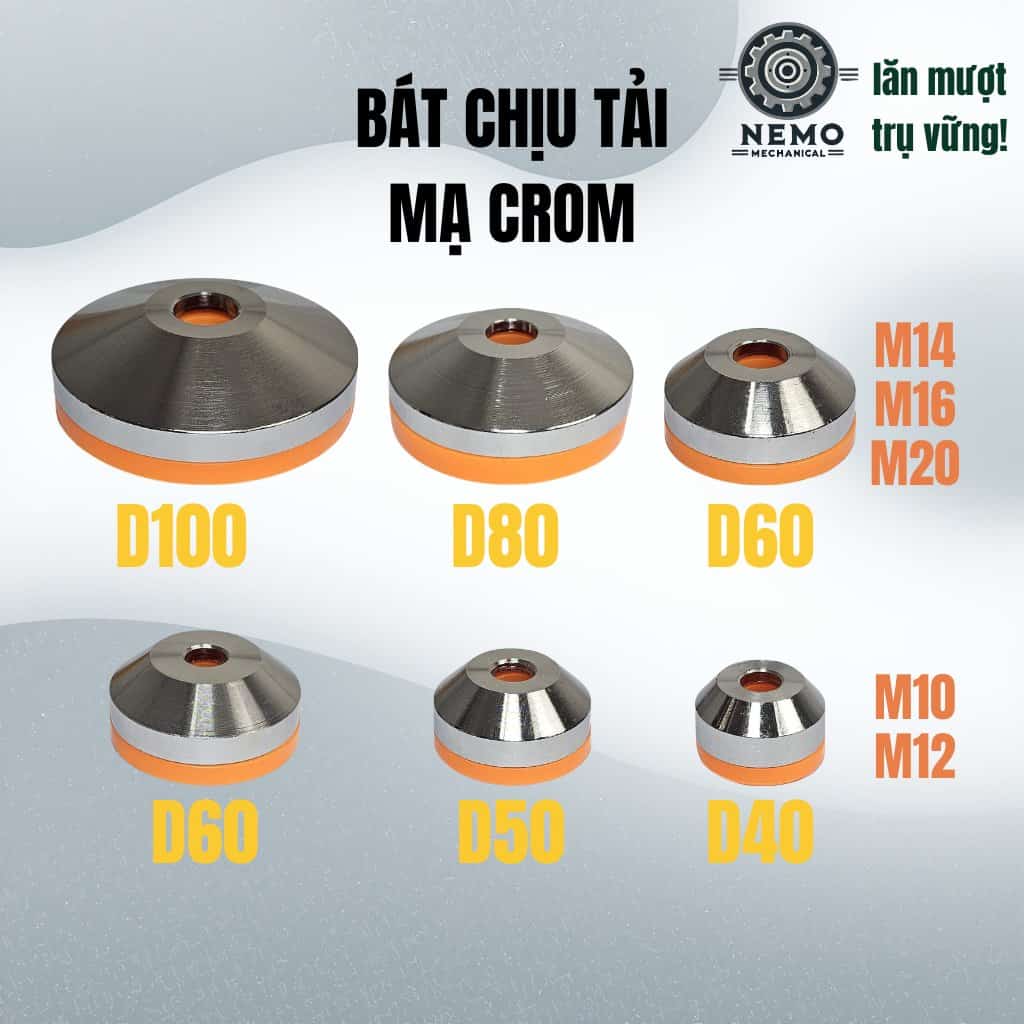

Đế/bát rời dùng để thay đế đã mòn hoặc lắp với bulong có sẵn: đối chiếu đường kính đế D và cỡ ren của bát trong bảng thông số. Bát lỗ lớn (ví dụ D80 lỗ cho M16) vẫn lắp được ren nhỏ hơn nhưng phải đệm long đền để đầu bulong không lọt và không lỏng.

3. Chọn vật liệu đế theo sàn

• Sàn gạch, sàn gỗ, sàn nhựa: đế nhựa hoặc đệm cao su để không xước, không hằn vết.
• Sàn bê tông, sàn epoxy nhà xưởng: đế thép hoặc bát chịu tải.

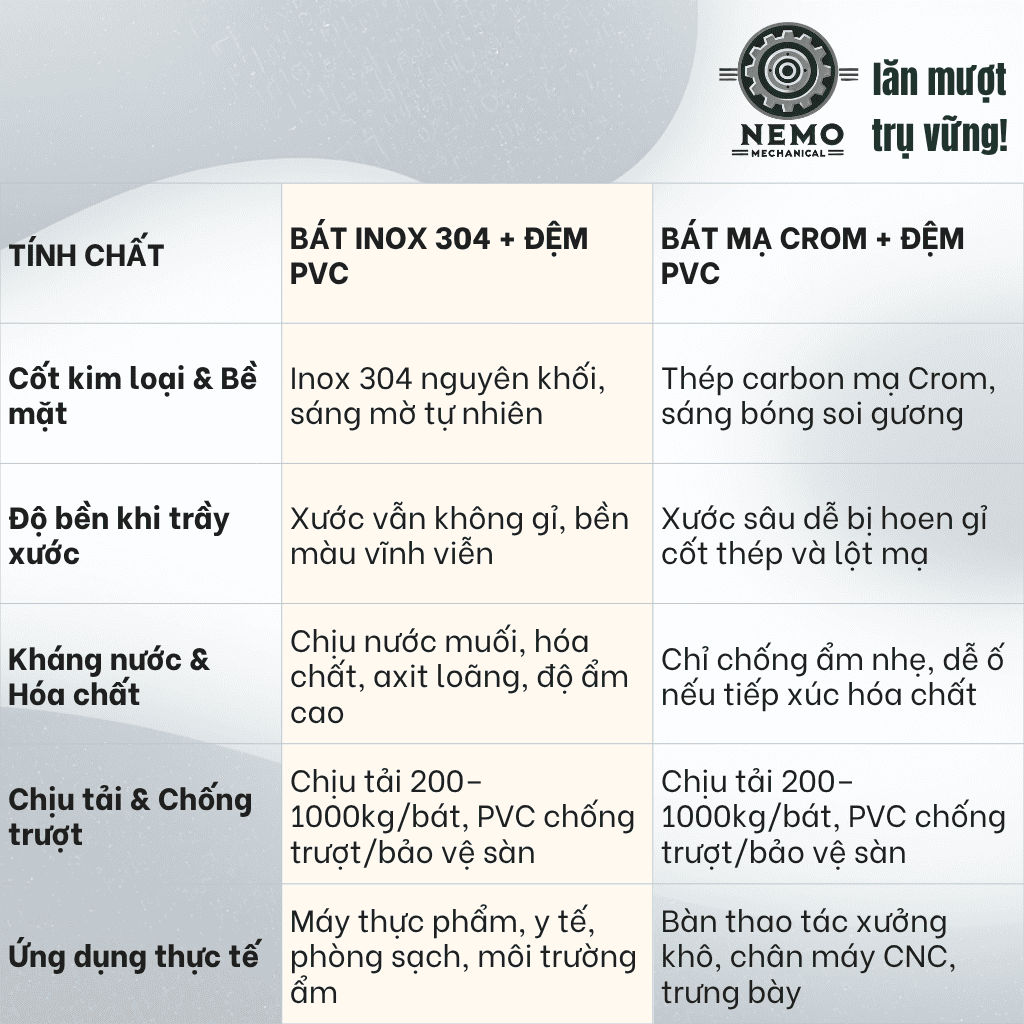

• Khu vực rửa nước, hơi hóa chất: bắt buộc Inox 304 — đế mạ kẽm sẽ gỉ chân đế.

4. Kiểu bắt chân tăng vào khung

• Chân sắt hộp dày từ 3 mm: khoan, ta-rô ren trực tiếp, vặn chân tăng vào và khóa bằng ecu — chắc chắn nhất.
• Khung ống mỏng dưới 3 mm: cấy tán rút M8 / M10 / M12 vào lỗ khoan sẵn rồi vặn chân tăng vào.
• Chân gỗ, ván công nghiệp: bắt pas đồng xu bằng vít, hoặc vặn ốc cấy gỗ có vành vào lỗ khoan mồi.
• Thép hộp vuông / chữ nhật: dùng nắp chụp bịt đầu thép hộp có ren sẵn — vừa che đầu ống vừa làm điểm bắt chân tăng.

5. Căn cân bằng 4 chân

Bước 1: vặn cả 4 chân về vị trí thấp nhất, đặt khung vào đúng chỗ. Bước 2: đặt nivô theo cạnh dài, nâng cặp chân thấp hơn tới khi cân. Bước 3: xoay nivô 90°, chỉnh nốt cặp chân còn lại — không chỉnh lại cặp đã cân. Bước 4: siết ecu khóa sát mặt khung. Luôn cân bằng theo nivô, không kê giấy hay kê gỗ, và kiểm tra cả 4 chân đều tì xuống sàn, không chân nào bị hẫng.

6. Bảo trì định kỳ

Mỗi 3 – 6 tháng kiểm tra lại độ siết ecu khóa và độ cân bằng của khung. Vệ sinh bụi, dầu mỡ bám ở chân ren — bụi kẹt ren làm chân chỉnh bị kẹt cứng. Thay đệm nhựa hoặc đế cao su khi thấy mòn lệch, nứt hoặc bè ra ngoài vành; đệm và đế được bán rời. Dung sai kích thước lắp đặt ±1 mm tùy lô sản xuất.
